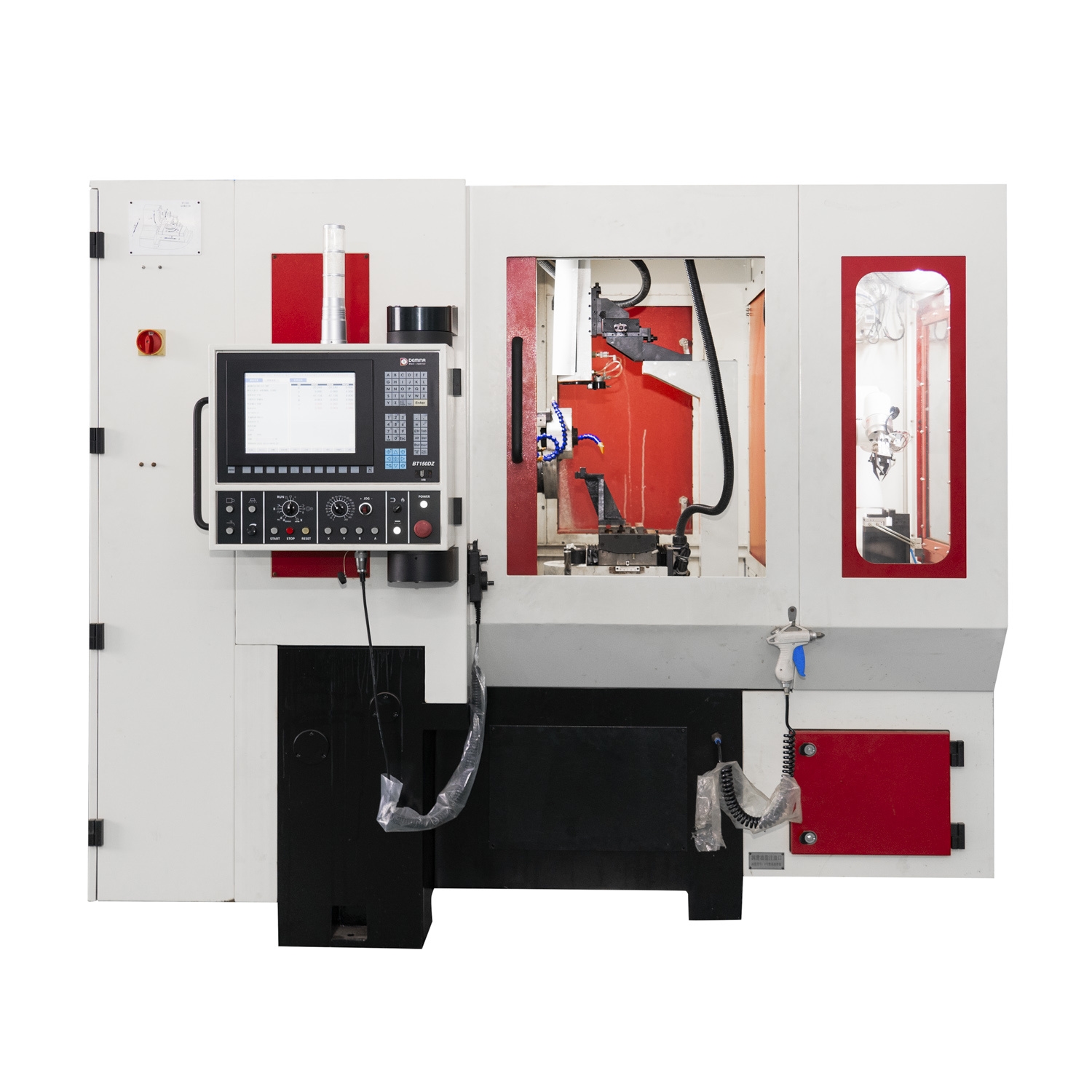

全自动数控金刚石刀具磨床

产品简介
BT-150DZ全自动数控金刚石刀具磨床配备在线砂轮修整，在线探针测量装配。可储存各种类型的磨削程序，可实现包络磨削方法，适合轮毂刀和槽刀等刀具的制造

Name: 全自动数控金刚石刀具磨床BT-150DZ
Availability: InStock

产品型号：BT-150DZ

产品地址：北京市

更新时间：2026-05-29

浏览次数：69

产品咨询 19070529670

产品分类

PRODUCT CLASSIFICATION

金刚石工具磨床

查看全部产品

金刚石工具磨床的优势体现在哪里？

效率提升40%！六轴数控工具磨床如何解决复杂刀具加工的痛点？

数控万能工具磨床怎么理解？

金刚石刀具磨床主要有哪些特点

详细介绍在线留言

BT-150DZ全自动数控金刚石刀具磨床配备在线砂轮修整，在线探针测量装配。可储存各种类型的磨削程序，可实现包络磨削方法，适合轮毂刀和槽刀等刀具的制造。

主要技术参数 Main Technical Parameters:

轮直径Diameter of Ginding Wheel	150毫米mm
带内冷的电主轴 Direct Drive Spindle with Water Cooling	5千瓦（KW）
磨削速度可调范围 RPM Of Grinding Spindle	0~5，000转/分(RPM)
主轴调速范围 Spindle Speed range	0-8000(RPM)
角度可调整范围 Changeable Clearance Angle	-5°~25°
光学显微镜放大倍数Max Mangnification of Optical Microscope	4 times
工控机及15寸显示器Industrial PC and Displayer	15英寸（15inch）
光学CCD系统放大倍数Magnification of CCD Measuring System	约100倍（times）
冷却水箱容积Coolant Tank With Filter Paper	大约70L
主电源动力供应Electrical Supply	12千瓦（KW）
动力供应电压Voltage Requested (380V/Three Phase/50Hz)	380伏/三相/50Hz
包括冷却水箱的总体重量 Weight With Coolant Tank	2000KG

机床特点：
1、自主可控的磨削工艺软件
以功能集成的方式，我们开发出金刚石刀具，合金回转类刀具（铣刀，钻头，阶梯，钻丝锥和铰刀等），合金非标刀具和合金刀标准刀片的软件包，成功应用于德铭纳公司自己生产的金刚石工具磨床和合金刀具刃磨设备上。

2、砂轮在线修整和清洗是金刚石刀具磨制引起砂轮表面状况和尺寸的急剧变化，实现自动化的必要条件。京瓷公司PCD刀片大后刀面的镜面效果（Ra0.2）就是靠这套技术实现的，自主开发的应用软件，为不同的工艺提供了灵活多样的砂轮清理和尺寸补偿的方案。

3、在线探针及图像测量
德铭纳致力的刀具修磨业务，一直面临刀具品种繁多和中小批量生产问题。高效而灵活的探针功能为刀具修磨提供了强有力的技术支持。回转类PCD铣刀是将PCD复合片焊接在斜槽上磨削合成的，对复合片上三点进行探测，计算其空间位置或姿态，可以在磨削过程中确保刃带均匀，磨金刚石刀具时，砂轮尺寸在急剧磨损中变化，且材料太硬并引起让刀，引起严重的尺寸偏离。操作人员需要目测并即时调整十字工作台再进行磨削。

4、机械手自动上下料
德铭纳开发的磨床在使用当中日益成熟，客户对于自动上下料的要求也越来越明确。在劳动技能日益下降，劳动力成本日益上升的环境下，德铭纳公司加快了机械手自动上下料的研发。在外力作用下能暂停，以避免产生事故的"协作机器人"迎合了这一市场需求，不但可以用于磨床，而且可以用于刀具测量和刀片分检的工作场合，在实现刀具制造黑灯工厂的道上路又前进了一大步。
